5寸ESP32 S3開發板WIFI藍牙800*480 TFT顯示屏RTP電阻觸摸屏

￥168.00￥178.00 庫存:999
立即購買
加入購物車

產品介紹


  • 自帶ESP32-S3，性能強大，開發方便，開發資源充足

  • 5寸彩屏，800x480分辨率，顯示色彩豐富（RGB565）

  • 接口豐富，方便連接各種外設（SPI、UART等外設）

  • 自帶電阻觸摸屏，方便人機交互

  • 標準的TYPE-C接口，方便程序下載和供電

  • 自帶micro TF卡槽，方便擴展存儲

  • 自帶音頻接口，可接喇叭播放音樂

  • 提供豐富的示例程序，方便學習

  • 提供底層驅動技術支持


產品參數

ESP32主控參數

名稱參數
模組ESP32-S3
CPUXtensa LX7 32 位雙核處理器
主頻240MHz（最大）
存儲384 KB ROM + 512KB SRAM

+16 KB RTC SRAM + 8M 內置OPI PSRAM + 16M 外接QSPI Flash

（N16R8）

WIFI2.4GHz、802.11b/g/n 模式
藍牙藍牙V5.0 BR/EDR和藍牙LE標準
工作電壓3.0~3.6(V)


液晶屏參數

名稱參數
屏幕尺寸5inch
屏幕類型TN
分辨率800xRGBx480(pixels)
有效顯示區108.00(W)x64.80(H)
顏色數目65K(RGB565)
驅動ICST7282
顯示接口RGB565-16Bit
像素尺寸0.153(H)x0.153(mm)
可視角度6 O ’ CLOCK
背光亮度(典型值)450cd/m2
背光燈類型White LED
工作溫度-20~60(℃)
存儲溫度-30~70(℃)


其他參數

名稱參數
SKUMTR050SR-ESP32-S3
有效區尺寸5 inch
供電電壓5.0V
供電接口USB(Type-C)
整機電流(典型值)250mA
背光亮度(實際值)450cd/m2
整機功耗(典型值)1.25W
觸摸屏類型電阻觸摸屏
分辨率800x480(pixels)
驅動ICXPT2046
觸摸通信接口SPI
液晶屏外形尺寸120.7(W)x75.9(H)x4.2(D)(不包含排線和背膠)
觸摸屏外形尺寸117.5(W)x70.2(H)(不包含排線和背膠)
模塊外形尺寸137(W)x84(H)x13.95(D)
工作溫度-20~60(℃)
存儲溫度-30~70(℃)
重量（包含包裝）電阻款: 197 g

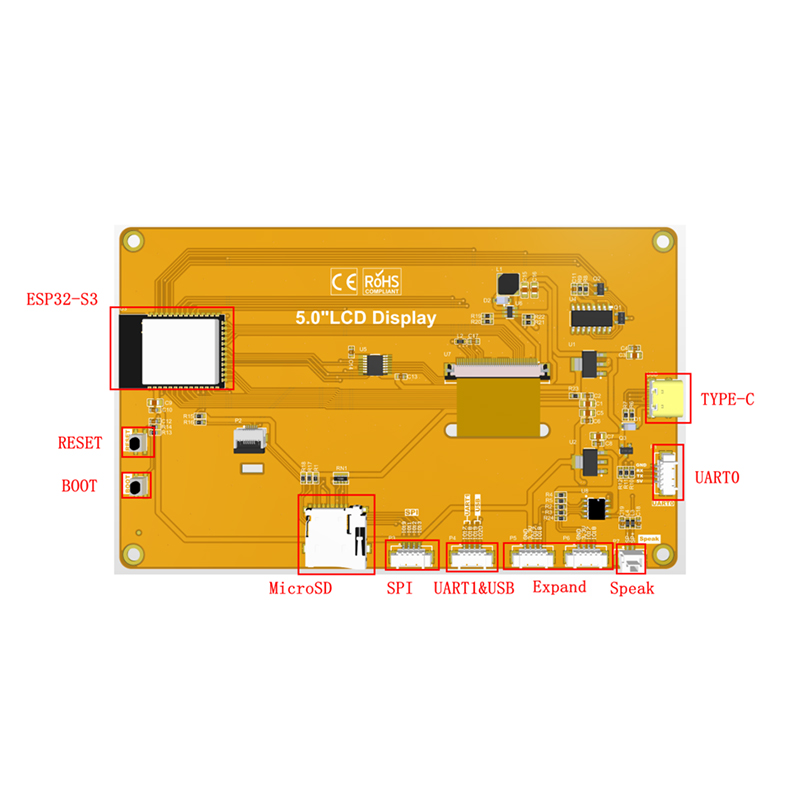

接口定義


接口功能說明

接口功能說明
① ESP32-S3顯示模塊主控，控制板載外設和外接外設。
② MicroSD卡槽插入Micro SD卡，用來擴展存儲空間，例如存放字庫、圖片、音頻文件等大數據內容。
③ 串口1.25mm 4P座子。可用于串口調試、下載以及通信。
④ BOOT按鍵用于進入下載模式或者按鍵測試。

按住此按鍵上電，然后松開可進入下載模式，

或者上電后，按住此按鍵，再按RESET鍵，

松開RESET鍵后，再松開此按鍵，也可以進下載模式。

不需要進入下載模式時，此按鍵可做普通按鍵使用。

⑤ TYPE-C接口用于模塊供電和下載程序。此接口和模塊上的一鍵下載電路相連，

可實現自動進入下載模式（無需按BOOT鍵）。

⑥ RESET按鍵用于ESP32主控以及LCD復位，按下后電平復位。
⑦ 擴展輸入引腳1.25mm 4P座子。引出GPIO17/18引腳
⑧ UART1與USB接口1.25mm 4P座子。引出GPIO17、GPIO18、GPIO19、GPIO20四個空閑引腳，GPIO17、GPIO18可用于UART1，GPIO19、GPIO20可用于USB協議。
⑨ SPI外設接口1.25mm 4P座子。用于外接SPI通信設備，此SPI接口跟SD卡共用?？勺銎胀↖O使用。
⑩ Speak喇叭接口1.25mm 2P座子，可用于連接喇叭播放音頻。


ESP32引腳分配

板載設備ESP32連接引腳板載設備引腳說明
液晶屏IO40液晶屏片選控制信號，低電平有效
IO46數據使能控制引腳
IO41垂直同步信號控制引腳
IO39水平同步信號控制引腳
IO42像素時鐘控制引腳
IO42/48/47/21/145位RED數據引腳
IO5/6/7/15/16/46位GREEN數據引腳
IO8/3/46/9/15位BLUE數據引腳
電阻觸摸屏IO12電阻屏SPI總線時鐘控制引腳
IO13電阻屏SPI總線數據寫入控制引腳
IO11電阻屏SPI總線數據讀取控制引腳
IO38電阻屏SPI總線片選控制引腳
IO18電阻屏SPI總線中斷控制引腳
MicroSD 卡IO10SD卡SPI總線片選控制引腳
IO11SD卡SPI總線數據讀取控制引腳
IO13SD卡SPI總線數據寫入控制引腳
IO12SD卡SPI總線時鐘控制引腳
按鍵IO0下載模式選擇按鍵（按住該按鍵上電，然后松開就會進入下載模式）
ENESP32-S3復位按鍵，低電平復位（和液晶屏復位共用）
串口RXD0(IO43)ESP32-S3串口接收信號（如果不使用串口，可做普通IO使用）
TXD0(IO44)ESP32-S3串口發送信號（如果不使用串口，可做普通IO使用）
SPI接口IO19SPI總線片選控制引腳，當不使用USB信號功能時，可當普通IO口使用
IO11SPI總線數據讀取控制引腳，當不使用SD卡功能時，可當普通IO口使用
IO13SPI總線數據寫入控制引腳，當不使用SD卡功能時，可當普通IO口使用
IO12SPI總線時鐘控制引腳，當不使用SD卡功能時，可當普通IO口使用
擴展接口IO18當不使用觸摸、音頻和SD卡功能時，可當普通IO口使用
IO17當不使用音頻和SD卡功能時，可當普通IO口使用
USBIO19USB總線差分信號數據線負極
IO20USB總線差分信號數據線正極
UART1IO17ESP32-S3串口1發送信號引腳
IO18ESP32-S3串口1接收信號引腳
Speak音頻播放接口IO18I2S左右聲道時鐘引腳
IO17I2S音頻數據傳輸引腳
IO0I2S位時鐘引腳


生產廠家 潤中
產品型號 MTR050SR-ESP32-S3
分辨率 800*480
接口 RGB565-16Bit
IC或兼睿IC ST7282
顯示與背景色 黑色
屏幕尺寸 5寸
連接方式 SPI
外形尺寸 120.7(W)x75.9(H)x4.2(D)(mm)
視域 108.00(W)x64.80(H)(mm)
點間距 0.153(H)x0.153(mm)
CPU Xtensa LX7 32 位雙核處理器
主頻 240MHz（最大）
存儲 384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M 內置OPI PSRAM + 16M 外接QSPI Flash （N16R8）
WIFI 2.4GHz、802.11b/g/n模式
藍牙 藍牙V5.0 BR/EDR和藍牙LE標準
工作電壓 3.0~3.6(V)
觸摸屏類型 電阻觸摸屏
工作溫度 -20~60(℃)
儲藏溫度 -30~70(℃)
